（一）機床的名稱、型號、規格：

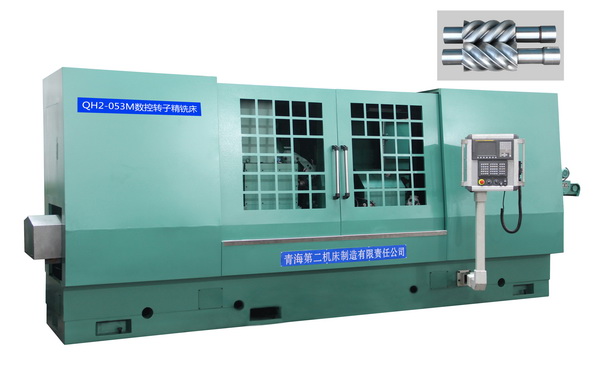

機床名稱：高速數控螺旋轉子精銑床 機床型號：QH2-053M
機床規格：Φ280mm×1300mm（最大加工直徑×最大加工長度）
（二）機床主要用途：
QH2-053M數控螺旋轉子銑床采用成型銑刀盤專門銑削加工螺桿轉子、螺桿等螺旋面工件的高效率專用精密機床，主要適用于空壓機、冷凍機、工業泵等行業中、小規格螺旋轉子的精銑削加工。
機床采用倒T字形臥式水平整體布局。工件在前，刀具在后。工件作旋轉（C軸）和縱向運動（Z軸）形成螺紋運動鏈, 銑刀作旋轉切削和橫向進給運動（X軸）。合成后形成工件的螺紋面。
機床數控軸數為三軸/三聯動。分別完成對機床如下執行及功能部件的控制： C軸—工件頭架旋轉主軸及工件槽數自動分度軸；X軸—銑頭箱徑向移動/進給軸；Z軸—工件工作臺軸向移動/進給軸；其中C軸/Z軸為螺紋成型數控聯動軸，螺旋轉子槽螺紋導程運動由C軸—工件頭架旋轉主軸和Z軸—工作臺軸向移動/進給實現聯動完成。螺旋轉子槽螺紋深度由X軸—銑頭箱徑向移動/進給完成。機床各軸裝有末端檢測裝置，螺紋運動閉環控制。機床采用FANUC公司0i-MD數控系統控制及交流伺服電機驅動，銑刀主軸采用主軸電機驅動，可實現銑刀的無級變速。采用免編程參數化操作界面，操作簡潔安全方便。
（三）主要規格參數：
1.最小/最大加工直徑: 最小Φ60mm/最大Φ280mm
2.最小/最大安裝長度: 最小300mm/最大1300mm
3.加工工件導程范圍: 任意
4.加工工件頭數: 任意
5.最小/最大銑刀安裝直徑: 最小127mm/最大290mm
6.銑刀最大安裝寬度: 150mm
7.最大工件安裝重量: 300kg
8.銑刀盤轉速范圍(無級): 80～400r/min
9.銑刀主軸傾斜角最大調度范圍(從垂直方向計) ±60º
10.刀具主軸頭旋轉速度: 0～2min-1
11.工件轉速: 0 min-1～30 min-1
12.主軸頭旋轉夾緊方式: 夾緊（蝶形彈簧）／松口（液壓）
13.刀桿支撐: 滾動軸承（軸端錐形）手動拆裝
14.裝刀軸: 主軸一體式
15.銑刀刀桿直徑: 60mm、
16.刀具主軸頭的前后運動（Ｘ軸）:
16.1刀具主軸頭前后移動量: 200 mm
16.2主軸頭前后快移進給: 10m/min
16.3刀具主軸頭和工件主軸的軸心距離: 最小120mm/最大320mm
17.銑頭進給速度(X向) : 0～250mm/min
18.銑頭快移速度(X向) : 10m/min
19.銑刀電機功率: 26kw
轉速: 1500r/min
20. 工作臺左右運動（Z軸）:
20.1工作臺左右移動量: 1200 mm
20.2工作臺進給速度(z向) : 0～250mm/min
20.3工作臺快移速度(z向) : 10m/min
21.尾座油缸最大行程 60mm-80mm
22. 伺服驅動軸:
22.1.Z軸交流伺服電機 W=4kw M=22N.m N=3000r/min
22.2.X軸交流伺服電機 W=4kw M=22N.m N=3000r/min
22.3. C軸交流伺服電機 W=4kw M=22N.m N=3000r/min
23.數控系統控制軸數 3軸(X軸、Z軸、C軸)
24.全閉環光刪反饋 3軸(X軸、Z軸、、C軸)
25.數控系統編程最小單位 0.001mm
26.機床外形尺寸(長×寬×高) （4800×2400×2200）mm
37.機床凈重 約13000kg
